شرح مفصل لحساسات ناقل الحركة الأوتوماتيكي

بسم الله الرحمن الرحيم
السلام عليكم اخوتي الاعزاء
اليوم سوف اتطرق اليكم عن موضوع جدا مهم وسوف اقوم بتجزءتة الى اجزاء لانة موضوع مطول ومعقد
نلاحظ اخوتي الاعزاء المتخصصين بهذا المجال هناك اوجة اختلاف بين الكير الكهربائي والكير الباسن كير وهما نفس العمل لكن في الكير الكهربائي هناك منظومة تحكم الكترونية تدعى TCMوكنترول يحتوي على صمامات كهربائية solenoiedsوان وحدة التحكم الالكترونية المسؤؤلة عن الكير تقوم بارسال الايعازات وفق متطلبات الحالة التي تعمل عليها السيارة مع العلم هناك رابط وثيق قوي بين وحدة التحكم الالكترونية في الكير الكهربائي والوحدة المسؤؤلة المرتبطة بالمنظومات الاخرى بالسيارة مثل المحرك ,ABSوغيرها ولو نأتي الى الكير الباسن كير هناك انواع متعددة فية على سبيل المثال هناك كير ذو نظام ميكانيكي متكامل وبعكسة هناك نفس الكير لكن بنظام نصف ميكانيكي اي قسم من المتحكمات الموجود فية ميكانيكية والقسم الاخر كهربائي المسؤؤل عن السرعات العالية التي يطلق عليها over driveهنا احببت توضيح هذة الحالة للاخوة المطلعين على هذا الموضوع وكذلك الاخوة المتخصصين لناتي الان الى انواع الحساسات الموجودة في الكير الكهربائي وماهي كودات الاعطال التي تظهر في جهاز الفحص اثناء فحص هذة المنظومة وماهي الاعطال الشائعة التي تصيب هذة المنظومة من الاعطال الكهربائية والميكانيكية وعن كيفية المعالجة لهذة الاعطال

1-حساس سرعة السيارة VSS
2-حساس السرعة الداخلة INPUT SPEED SENSOR
3-حساس السرعة الخارجة OUTPUT SPEED SENSOR
4-حساس محول العزم (التورباين)TURBIE SENSOR
5-حساس درجة حرارة سائل الهيدروليك في الكيرATFS
6-حساس منظومة الفاكيوم في الكيرVACUM -SNSR
7-مفتاح السرعة الاختياري SELECTOR SWITCH
8-حساس صمام تبريد سائل الهيدروليكTEMP-SNSR
9-صمام كهربائي مسؤؤل السرعة الاولى والثانيةSHIFT-SOLENOID A
10-صمام كهربائي مسؤؤل عن السرعة الثانية والثالثة SHIFT-SOLENOIDB
11-صمام كهربائي مسؤؤل عن السرعة الثالثة والرابعة SHIFT-SOLENOID C
12-صمام كهربائي مسؤؤل عن السرعات العالية OVER DRIVE SOLENOID
13-صمام كهربائي مسؤؤل عن ضغط الهيدروليك في كونترول الصمامات SOLENOID PRESSURE VALVE
14-حساس مسؤؤل عن نسبة التعشيق الكلجات في الكيرDSSCV

شرح مبسط إضافة إلى صور توضيحية لأغلب الحساسات :

حساس سرعة السيارة VSS

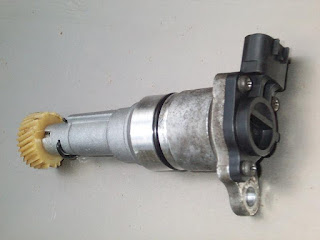

حساس السرعة في السيارة ، أو ما يطلق عليه علمياً اسم vehicle speed sensor ، يعمل هذا الحساس على تزويد الكمبيوتر الخاص بالسيارة، بالمعلومات الخاصة بسرعة السيارة  هناك منظومة تحكم الكترونية تدعى TCM

حساس السرعة الداخلة/الخارجة  INPUT/OUTPUT SPEED SENSOR
يعمل هذا الحساس على تزويد الكمبيوتر الخاص بالسيارة،TCM بالمعلومات الخاصة بسرعة محور الدوران على مستوى مدخل الكير و أيضا على مستوى مخرج الكير .

حساس السرعة الداخلة INPUT SPEED SENSOR
حساس السرعة الخارجة OUTPUT SPEED SENSOR

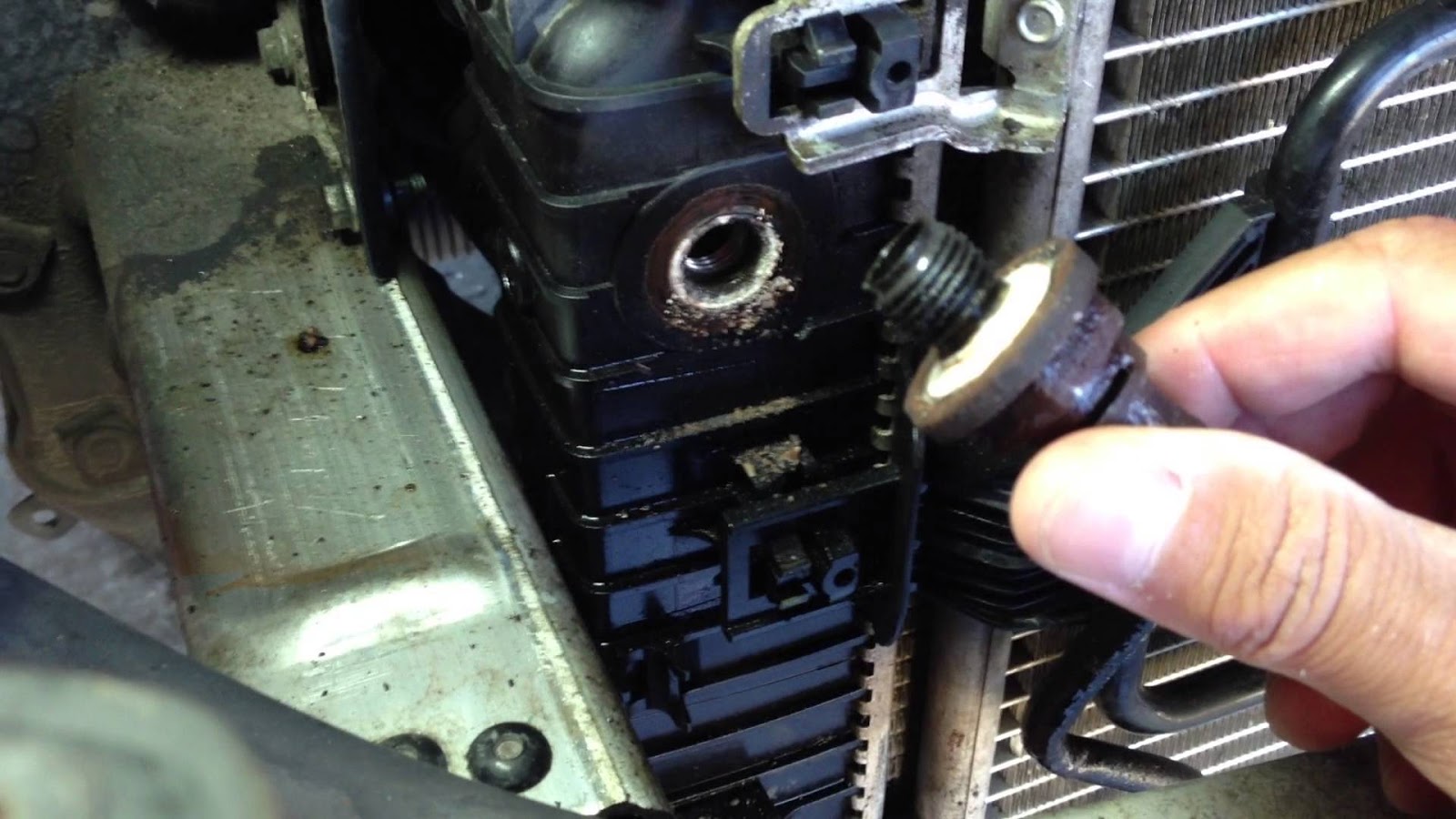

حساس درجة حرارة سائل الهيدروليك في الكيرATFS

يعمل هذا الحساس على قياس درجة حرارة سائل التبريد للكير الاتوماتيكي لكي يرسل إشارة إنذارية في حالة ماكان إفراط في درجة الحرارة داخل الكير .

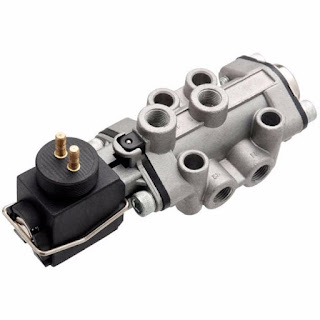

صمام كهربائي مسؤؤل السرعة A-B-C-D SHIFT-SOLENOID

 يعمل هذا الصمام الكهربائي عن التغيير في مستوى السرعات في الكير :

- صمام كهربائي مسؤؤل السرعة الاولى والثانيةSHIFT-SOLENOID A

-صمام كهربائي مسؤؤل عن السرعة الثانية والثالثة SHIFT-SOLENOIDB

-صمام كهربائي مسؤؤل عن السرعة الثالثة والرابعة SHIFT-SOLENOID C

-صمام كهربائي مسؤؤل عن السرعات العالية OVER DRIVE SOLENOID

صمام كهربائي مسؤؤل عن ضغط الهيدروليك :يعمل هذا الصمام الكهربائي على تحديد مستوى

ضغط الهيدروليكي على مستوى الكير AUTOMATIC GEAR

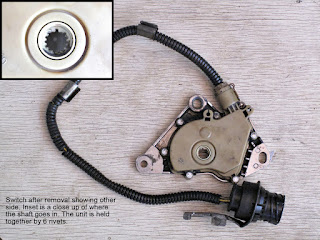

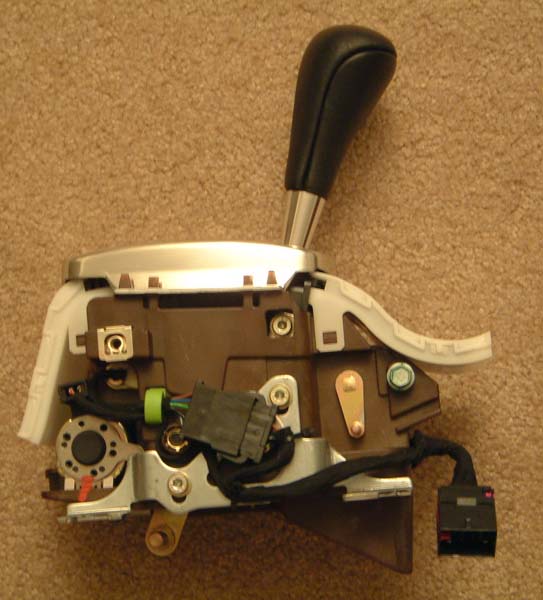

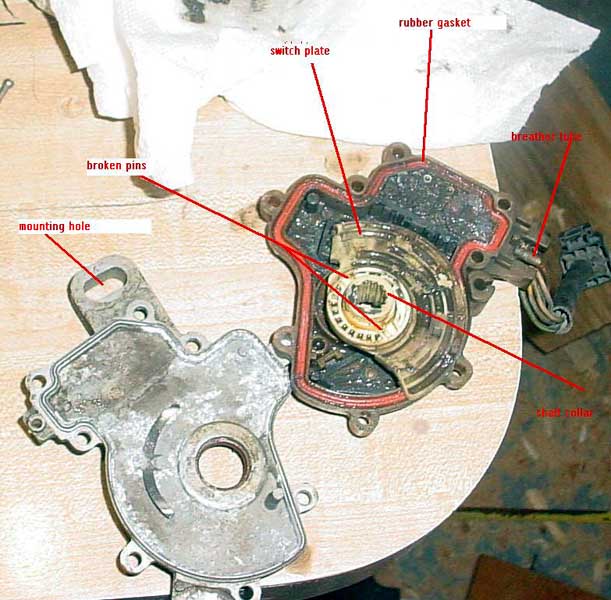

مفتاح السرعة الاختياري SELECTOR SWITCH

يعمل هذا المفتاح على إعطاء إشارة إلى وحدة السيطرة من أجل تحديد مستوى السرعة الذي اختاره السائق
