 موضوع شامل عن حساس السرعة في السيارة

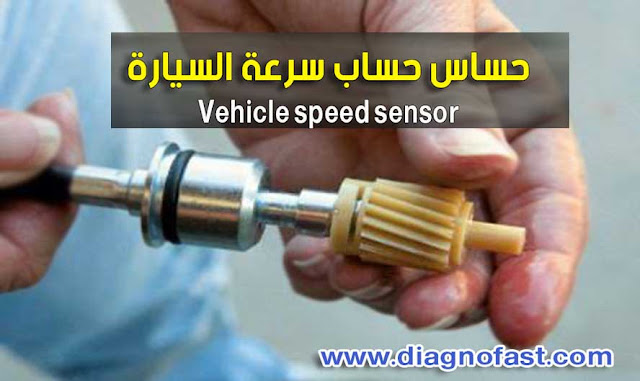

حساس السرعة في السيارة :  أو ما يطلق عليه علمياً اسم vehicle speed sensor ، يعمل هذا الحساس على تزويد الكمبيوتر الخاص بالسيارة، بالمعلومات الخاصة بالسرعة، بالتالي يقوم الكمبيوتر بتزويد المحرك بكمية الوقود اللازمة لذلك .
مكانه  Location:
• فى سيارات ذات الفتيس اليدوى ( M/T ) فى مؤخرة الفتيس
• فى سيارات ذات الفتيس أتوماتيك ( A/T ) فى نهاية الفتيس من الخلف ( مؤخرة الفتيس )




شرح طريقة عمله بالنسبة :
أولا ً : النقل اليدوى :
Manual transmission
تقوم وحدة ECM بتسليط فولت قيمته 12 volt على خط Signal الواصل بين حساس VSS و ECM وخط الإشارة Signal line متصل بحساس VSS وينتج نبضات Pulsses على خط الإشارة فى حالة دوران العجل ( drive ) وزمن تكوين هذه النبضات (  times/km
2289
 ) .
ثانيا ً : النقل الأتوماتيكى :
Automatic trensmission
* يقوم حساس VSS بإرسال إشارة الكيلومتر إلى وحدة TCM ومنها إلى وحدة ECM .
Transaxle control module: TCM )
• حساس VSS يتكون من قلب ملفوف عليه ملف مغناطيسى Magnetic field وعند تحريك أو دوران الترس الذي يحتكك مع المسننات لكي يتم تدوير rotor الذي يخلق مجال مغناطيسى متردد بالتالي ينتج فولت متردد يبين سرعة السيارة .
• مستوى الفولت المتردد AC يزيد بزيادة سرعة السيارة , ويقل بإنخفاض سرعة السيارة
• وحدة TCM تقوم بتحويل هذا الفولت المتردد الى إشارة رقمية ( Digital signal )


وحدة TCM تستخدم إشارة حساس VSS فى :

1) تحديد زمن النقل Shifting timing .
2) تعشيق محول العزم ( TCC ) Torque converter .
3) حالة ما يكون محول العزم حر Clutch release .
4) حساب نسبة التعشيق Gear ratio
-وحدة TCM ترسل الإشارة الرقمية Digital signal إلى وحدة ECM وفى نفس الوقت ترسل إلى عداد الكيلو متر بالتبلوة Cluster .









كودات العطل بنظام OBDII :
P0501,
P0502,
 P0503

كتاب إحتراف فحص حساسات السيارة : من هنا
