كيف تصنع ماكينة لحام خاصة بك" الكاوية" Soldering iron



الخط





السلام عليكم أعزائي المتابعين مرحبا بكم في مقال جديد. نشارككم اليوم طريقة صنع ماكينة لحام بنفسك" الكاوية" Soldering iron , قبل أن نريكم الطريقة سوف نشارككم بعض المعلومات المهمة حول هذا الموضوع :

تعريف الآداة :
ماكينة لحام " الكاوية" : هي أداة التسخين لأداء عملية لحام و التي تستعمل كثيرا في الدوائر الكهربائية لوحدات السيطرة للسيارات

أنواع كاويات اللحام
كاوية بقدرة واحدة
كاوي يقدرتين
كاوي متغير القدرة (محطة Station)

1-كاوية بقدرة واحدة (إصبع)

وهو من أبسط الأنواع وتعتمد درجة حرارته على قيمة القدرة W فالكاوي المناسب ذو القدرة 25W ترتفع حرارته حتى 250ْ.
كمية الحرارة مرتبطة إلى حد كبير مع القدرة فالكاوي 30W يرفع الحرارة إلى نحو 300ْ
حيث يستخدم الكاوي من 20W إلى 30W للحام أشباه الموصلات والمقاومات
و كاوي 30W إلى 40W يستخدم في لحام أطراف أكثر سمكاً كأطراف محول الإضاءة ومفتاح off/no
أما الكاوي من 40W إلى 60W فيستخدم لفك ولحام المشتتات الحرارية Bigger watt not better always

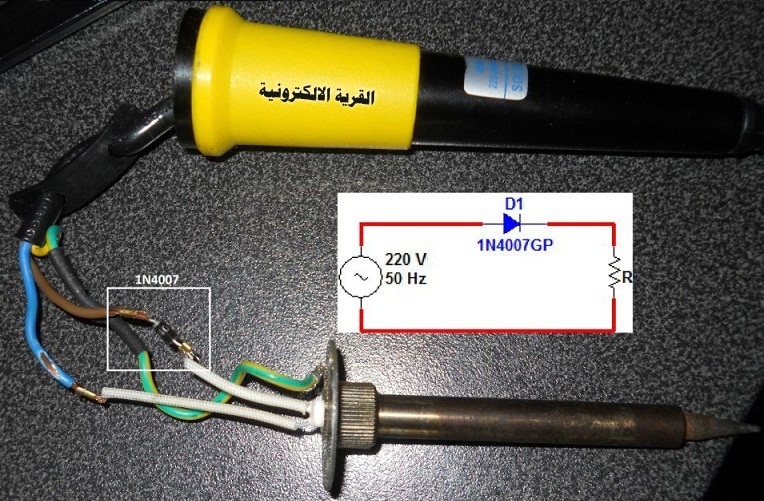

الدائرة الالكترونية لكاوية اللحام

2-كاوية بقدرتين soldering iron gun:

كاوي على شكل مسدس أو إصبع و يحتوي على كبسة لتغيير القدرة ويكون في وضع التشغيل العادي (دون ضغط الكبسة) على قدرة 20W أو حسب التصميم. ونظراً لاستغلاله الجيد للطاقة (لاحظ أن الكاوي الأصبع يدخل الرأس في السخان أما هذا الكاوي فيدخل السخان في الرأس) فإنه يرفع الحرارة حتى 250ْ عندما يكون جهد التشغيل 230VAC أما عند ضغط الكبسة فإنه يتحول ليعمل على قدرة 130W أو حسب التصميم فيرفع الحرارة حتى أكثر من 450ْ ويمنع ضغط هذه الكبسة لأكثر من ثلاثين ثانية كحد أقصي وينصح بضغط الكبسة في حالتين فقط:
-عند بداية التشغيل وحتى تصل حرارته القصوى الأولية 250ْ بسرعة.
-عند لحام أجسام كبيرة تؤدي إلى تشتيت كبير في الحرارة وفي هذه الحالة تضغط الكبسة وهي ملامسة للجسم مع سلك اللحام حتى يبدأ القصدير بالانصهار ثم ترفع اليد عن الكبسة وتكمل عمليات اللحام.

3-الكاوي متغير القدرة :




وهو من أفضل الأنواع التي تخدم الفني بالإضافة إلى توفيره في الطاقة حيث أنه يستهلك من الطاقة ما قيمته 60W عند رفع الحرارة حتى 450ْ وتكون حدود الحرارة الدنيا له 200ْ ويستهلك من الطاقة عندها حوالي 20W مع لوحة التحكم التي يحتويها الكاوي ويعمل سخان هذا الكاوي على جهد 24VAC في العادة ويتم التحكم في حرارته عن طريق لوحة إلكترونية تحتوي ترياك. أما التغذية الرئيسية للكاوي فتكون على الجهد 220VAC .
يضاف بجانب سخان هذا الكاوي مجس حراري ليتحكم في ثبوت الحرارة عند حد اختيار المستخدم.




لأهمية هذا الجهاز في مجال صيانة الوحدات الكهربائية سنشارككم فيديو تعليمي لكيفية صنع ماكينة لحام خاصة بك" الكاوية" فقط بنفسك .

 إلى هنا نكون قد انتهينا من هذا المقال أعزائي المتابعين أتمنى أن ينال المقال اعجابكم , أترككم مع رابط الكتاب المبين أسفله ، القادم أفضل ان شاء الله .
(الفيديو ستجدوونه في الرابط أسفله )


رابط الفيديو :
